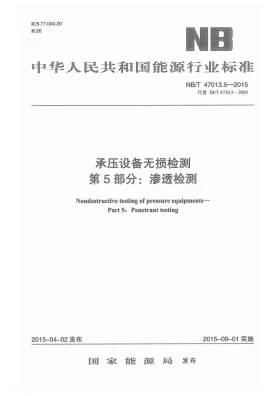

承压设备无损检测 第5部分:渗透检测

一、标准适用范围与执行边界

• 适用主体：承压设备金属材料及其焊接接头、零部件的表面开口缺陷检测。
• 适用场景：非多孔性金属材料表面裂纹、白点、疏松、针孔等开口缺陷的在役与制造阶段检测，适用于现场及实验室环境。
• 排除条件：不适用于多孔性材料、表面粗糙度Ra大于12.5μm的工件、非金属承压设备，以及内部缺陷或闭合型表面缺陷的检测。

二、核心实操技术要求

三、典型业务场景应用案例

某化工厂奥氏体不锈钢压力容器焊缝在役检测，采用溶剂去除型着色渗透检测法。

• 场景痛点：现场无法提供稳定水源与电源，且不锈钢材质对卤素元素敏感，需防止应力腐蚀开裂。
• 标准落地：选用低卤素或无卤素溶剂去除型渗透剂。使用便携式气雾罐施加渗透剂与显像剂。严格控制清洗剂挥发时间，采用高亮度LED冷光源照明，确保焊缝热影响区微小裂纹的有效检出。
• 检测结果：成功检出3处长度分别为2mm、4mm、5mm的纵向线性裂纹显示，按标准评定为不合格，随即进行打磨返修与复测。

四、实操难点与解决方案

1. 背景干扰与伪显示频发
   • 执行痛点：机加工刀痕、飞溅或表面粗糙导致背景过重，掩盖真实缺陷或产生伪显示。
   • 落地对策：检测前进行机械打磨或抛光处理，必要时采用酸洗或碱洗。若怀疑为伪显示，需擦除显像剂后重新施加，重复显示者判定为真实缺陷。
2. 低温环境渗透效率衰减
   • 执行痛点：冬季户外施工温度低于10℃，渗透剂黏度增大，毛细作用减弱，导致漏检。
   • 落地对策：采用对比试块进行低温工艺验证。通过局部加热工件或延长渗透时间补偿温度影响，确保对比试块上的已知缺陷清晰显示后方可实施批量检测。
3. 荧光黑光辐照度不达标
   • 执行痛点：黑光灯老化或距离过远，导致被检面紫外线强度不足，微小缺陷荧光亮度暗淡。
   • 落地对策：配备经计量校准的紫外辐照计，每次检测前及检测中定期测量工件表面的黑光辐照度。灯管使用超过规定小时数或辐照度低于1000μW/cm²时强制更换。
