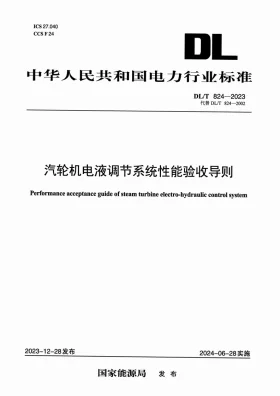

汽轮机电液调节系统性能验收导则

一、标准适用场景与实施阶段

• 适配业务类型：新建、扩建及技改机组汽轮机数字电液调节系统与高压抗燃油液压伺服回路。
• 实施环节覆盖：系统单体校验、冷态静态调试、汽轮机冲转并网、变负荷动态试验及满负荷连续运行考核。
• 验收阶段界定：严格划分为静态精度测试、动态响应联调、整机性能验收三阶，各节点需形成闭环测试记录并归档备查。

二、现场实操合规规范

1. 油液质量管控：抗燃油清洁度须达到NAS七级标准，酸值严控于零点二毫克氢氧化钾每克以内，电阻率不低于十的九次方欧姆厘米。系统冲洗循环时间不得少于四十八小时，油温运行区间限定于三十五至五十五摄氏度。
2. 参数整定阈值：转速不等率设定区间为百分之三至百分之六，系统迟缓率上限为百分之零点零六。阀门流量特性曲线线性偏差控制在正负一点五个百分点内，伺服阀静态死区不得大于额定行程的百分之零点一。
3. 执行流程约束：危急遮断电磁阀需执行双通道独立校验，电磁阀断电至油压泄放动作时间小于四十五毫秒。超速保护控制逻辑触发阈值设定为额定转速百分之一百零三，逻辑下装前须完成全工况离线仿真验证。

三、成果验收核验标准

验收执行流程：现场仪表基准标定至控制逻辑在线确认，继之阶跃扰动测试与甩负荷动态考核，最终出具性能验收技术报告。单项指标越限必须停工整改，严禁带病移交。

四、实操常见问题与质控方案

• 高频违规项：伺服放大器零位漂移引发阀门单侧卡涩；滤油周期压缩导致颗粒物沉积伺服阀；超速保护控制与跳闸保护定值重叠引发保护误动。
• 核心质量隐患：信号电缆多点接地形成环流，叠加五十赫兹工频干扰致使调节指令震荡；液压蓄能器氮气预充压力衰减，引发负荷骤降瞬间系统油压跌落超百分之十。

1. 标准化质控措施：建立抗燃油全生命周期监测台账，按周复测水分、氯含量与电阻率。采用高频数据采集仪抓取线性差动变压器反馈波形，强制执行闭环控制参数自适应校验。
2. 整改落地执行：阀门线性超差立即更换位移传感器芯杆并执行全行程标定。针对电磁干扰，强制实施单点接地改造与信号隔离模块加装。缺陷消除后须重复原工况七十二小时无扰动运行考核，数据连续达标方可签署验收文件。
