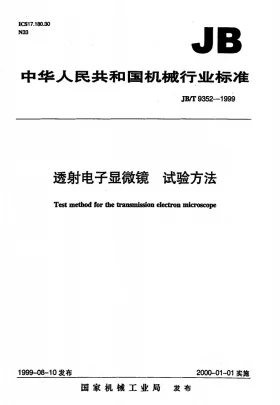

透射电子显微镜 试验方法

一、核心指标体系梳理

• 分辨率指标：点分辨率、晶格分辨率、信息极限分辨率
• 放大系统指标：标定放大倍数范围、放大倍数误差率、投影镜线性偏差
• 电子光学与电源指标：加速电压稳定度、物镜电流稳定度、高压纹波系数、电子束平行度
• 机械与环境指标：样品台平移与倾斜漂移率、机械回差、真空度阈值、地基振动与磁场容限
• 成像记录指标：底片成像衬度均匀性、暗电流噪声阈值、测微尺校准精度

二、关键参数精准释义

1. 点分辨率与晶格分辨率：采用交叉碳膜或金颗粒标样，在欠焦条件下测定相邻孤立点可分辨的最小间距，晶格分辨率通过衍射图谱中清晰再现的晶面条纹间距确定，均以纳米为测算单位。
2. 放大倍数误差率：定义为实测放大倍数与标称放大倍数的相对偏差，测算口径为使用已知周期标样在记录介质上测量像距与物距比值，扣除几何畸变后计算相对误差。
3. 样品台漂移率：在额定工况下记录样品台在单位时间内的位移矢量，通过高分辨序列图像的数字相关算法或标尺追踪法量化。
4. 加速电压与透镜电流稳定度：采用高压分压器与霍尔探头连续采集数据，计算标准偏差与峰值波动，剔除温度漂移后得出稳定系数。

标准明确规定各项参数测试必须在额定工况下执行，排除外部干扰源后方可采集基准数据。

三、参数合格区间界定

临界值区间触发设备维护预警，超限数据直接判定该单项测试不合格。

四、参数管控实操建议

• 建立参数基线数据库，按周度采集高压稳定度、物镜电流漂移及真空度曲线，采用移动平均滤波剔除瞬态噪声，生成趋势控制图。
• 实施分级校准机制：每日利用标准聚光栅校验低倍区线性误差，每月采用交叉碳膜复核高分辨率区间，年度引入第三方计量机构进行全量程溯源标定。
• 偏差修正执行标准化流程：放大倍数超差需重新拟合投影镜电流焦距映射函数；分辨率衰减优先执行极靴清洗与光轴对中校准；漂移超标排查减震平台与冷却循环系统热平衡。
• 测试环境强制管控：独立屏蔽地线电阻≤4Ω，环境磁场干扰≤0.5μT，地基微振动速度有效值≤5μm/s，真空系统启用冷阱维持极限压强。
