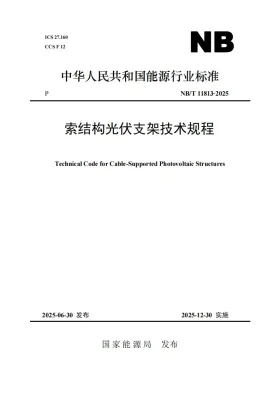

索结构光伏支架技术规程

一、标准适用范围与执行边界

• 适用主体：涵盖光伏发电工程中索结构支架的勘察、设计、制造、施工安装、质量验收及运维单位。
• 适用场景：适用于大跨度、复杂地形及空间受限场景的光伏电站建设，包括但不限于山地沟壑、深水水库、污水处理厂及农业大棚上方空间。
• 排除条件：不适用于常规刚性固定支架、平屋顶配重支架系统，以及跨度小于标准规定下限的微型索网系统。

二、核心实操技术要求

1. 硬性指标管控
   • 承重索应采用高强度镀锌钢绞线或密闭钢丝绳，抗拉强度设计值不得低于1570MPa，防腐层需满足C4及以上环境等级要求。
   • 在极端风荷载与雪荷载组合工况下，跨中最大垂度变化量必须严格控制在跨度的1/50以内。
   • 锚碇基础抗拔承载力安全系数须大于2.0，抗滑移安全系数大于1.5，基础位移量需满足结构变形限值。
2. 标准化操作流程
   • 张拉作业必须实施分级加载，按设计初始索力的30%、60%、100%分三级进行，每级持荷时间不少于5分钟并记录伸长量。
   • 光伏组件及檩条安装需遵循由跨中向两端对称推进的原则，严禁单侧集中堆载或无序安装。
3. 质量验收规范
   • 索力检测须采用频率法或磁通量法，成桥状态实测索力偏差不得超过设计值的±5%。
   • 防腐涂层厚度检测合格率需达到100%，节点连接高强螺栓必须施加规定的预紧力矩，并采用划线法做好防松标记。

三、典型业务场景应用案例

四、实操难点与解决方案

• 高频问题：风致振动与共振破坏
  • 执行痛点：柔性结构自振频率低，在特定风速下易发生涡激共振，导致光伏组件隐裂或索夹节点疲劳失效。
  • 落地对策：严格执行标准抗风设计要求，强制增设纵向稳定索与横向抗风索。结合风洞试验数据，在关键跨距安装阻尼器或气动抑振装置，改变索网系统气动外形，提高临界风速。
• 高频问题：预应力损失与索力衰减
  • 执行痛点：环境温度剧变及材料徐变导致运营期索力下降，垂度超标改变组件最佳发电倾角。
  • 落地对策：

    建立索力长期健康监测系统。施工阶段预留10%至15%的超张拉量以抵消初期松弛。运维阶段规定每年丰水期与枯水期交替时进行索力复测，低于设计阈值时立即启动专用液压千斤顶进行原位补张拉。

• 高频问题：节点滑移失效
  • 执行痛点：组件夹具与承重索之间摩擦力不足，大风或不均匀雪载工况下发生整体滑移。
  • 落地对策：选用标准推荐的内衬橡胶防滑索夹，螺栓紧固必须使用扭矩扳手定值施拧。在承重索关键受力节点压接铝合金防滑套管，从物理结构上彻底阻断滑移路径。
