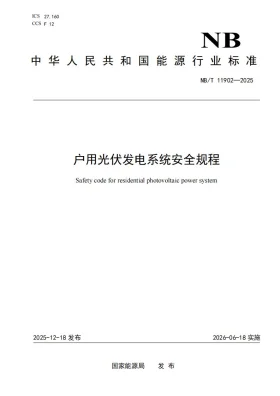

户用光伏发电系统安全规程

一、核心指标体系梳理

二、关键参数精准释义

• 直流侧绝缘电阻：光伏阵列在最大系统电压下正负极对地绝缘电阻的测算值。测算口径为采用直流1000V兆欧表测试的稳态电阻值，判定依据为阻断漏电流及防范直流电弧。
• 工频接地电阻：光伏系统金属支架、逆变器外壳及防雷汇流箱与大地间的等效电阻。测算口径为接地电阻测试仪在工频下的实测阻值，判定依据为雷电流及故障电流的快速泄放能力。
• 机械荷载：光伏组件表面可承受的均匀分布静态压力。正面荷载模拟积雪重量，背面荷载模拟风吸力。测算口径为静载荷试验机施加压力至规定阈值，判定依据为组件无隐裂及边框形变。
• 防护等级：电气设备外壳对固体异物及水侵入的防护能力。测算口径依据标准规范测试，判定依据为保障户外高湿多尘环境下电气隔离的绝对安全。

三、参数合格区间界定

电气类参数的合规区间界定必须严格执行零容忍原则，结构及消防类参数允许存在正向偏差。

• 绝缘电阻指标：合规区间为直流侧≥1MΩ/kV且交流侧≥0.5MΩ。临界值为恰好等于下限值。不合格判定标准为低于临界值，或测试过程中出现阻值剧烈波动及放电击穿现象。
• 接地电阻指标：合规区间为≤4Ω。临界值为4.0Ω。不合格判定标准为实测值大于4.0Ω，或在雷击高发区未配备等电位连接网络导致等效阻抗超标。
• 结构荷载指标：合规区间为正面≥5400Pa、背面≥2400Pa。不合格判定标准为试验后组件功率衰减超过5%，或玻璃出现碎裂、背板产生可见裂纹、边框残余变形率大于2%。
• 防火间距指标：合规区间为≥300mm。临界值为300mm。不合格判定标准为净空距离小于300mm，或存在遮挡导致热积聚效应使得局部温度超过材料耐受极限。

四、参数管控实操建议

1. 绝缘电阻日常管控：每月度采用兆欧表进行绝缘摇测并记录环境温湿度数据。建立趋势折线图，若绝缘电阻下降速率超过0.1MΩ/月，立即启动绝缘劣化排查，重点检测光伏线缆接头及穿管破损点。
2. 接地系统偏差修正：针对接地电阻大于4Ω的系统实施物理降阻措施。在接地极周边回填低电阻率物理降阻剂，或增加垂直接地体深度至地下2.5m以下，确保工频测试数据稳定达标。
3. 结构安全数据统计：建立支架扭矩衰减数据库，每季度使用数显扭矩扳手抽检10%的紧固螺栓。当抽样合格率低于95%或单点扭矩衰减超过标准值的20%时，需进行全量复紧并更换防松垫圈。
4. 消防间距动态巡检：利用无人机红外热成像技术每季度对屋顶光伏阵列进行热斑及间距扫描。对于违规堆放杂物导致间距小于300mm的区域，生成工单限期48小时内清理，确保通风散热及防火阻断功能有效。
