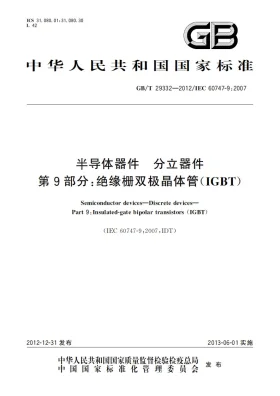

半导体器件 分立器件 第9部分：绝缘栅双极晶体管(IGBT)

GB/T 29332-2012《半导体器件 分立器件 第9部分：绝缘栅双极晶体管(IGBT)》标准解读

一、标准修订核心变化

二、关键技术要点解析

• 基础定义与适用范围
  1. 适用对象：各类商用、工业级绝缘栅双极晶体管分立器件及通用IGBT模块
  2. 适用领域：电力传动、变频调速、逆变电源、电能变换等电力电子场景
  3. 核心属性：兼具MOS管易驱动与双极晶体管低压降导通双重特性
• 额定极限参数管控

  电压参数明确集射极最大耐压、栅极极限电压；电流参数规范连续工作电流与峰值脉冲电流；温度参数限定最高结温、存储温度及工作环境温度，严禁超额定工况长期运行。

• 静态与动态电气指标

  静态包含导通压降、输入输出电容、漏电流等；动态严格规定开通时间、关断时间、上升下降时间、开关损耗，为电路拓扑设计与散热匹配提供精准依据。

• 可靠性与安全性能

  标准明确IGBT短路耐受时长、过流保护阈值、静电防护等级，规范栅极驱动匹配条件，规避误导通、击穿损坏、热失控等常见失效问题。

本标准执行红线：未按标准规定条件测试出具的参数无效；超出极限额定值使用、驱动参数不匹配的IGBT器件禁止批量装机应用。

三、实施操作指南

1. 产品研发与设计适配
   • 器件设计严格对标标准额定值，统一芯片工艺参数与封装散热结构
   • 按照标准指定测试电路、环境温度、供电条件完成参数标定
   • 依据可靠性试验项目制定器件老化筛选流程
2. 进厂检验与品质核验
   • 核对器件型号标识、额定参数、出厂检测报告是否符合标准要求
   • 抽检静态电参数、开关动态参数，核验导通损耗与开关损耗指标
   • 大功率品类重点抽检短路能力与高低温适应性
3. 电路应用与系统匹配
   • 严格按照标准驱动电压、驱动电阻范围配置外围驱动电路
   • 依据结温参数匹配散热方案，合理规划散热面积与通风条件
   • 高频工况优先选用标准内高频适配型号，降低开关损耗
4. 仓储运维与报废管理
   • 遵循标准防潮防静电包装要求存放，管控仓储温湿度环境
   • 整机运维中定期核查器件工作温升、导通压降变化趋势
   • 达到使用寿命或参数衰减超差后，按规范统一报废处理

四、标准应用价值

• 行业规范层面

  建立国内IGBT分立器件统一技术准则，对齐国际通用技术体系，统一设计、测试、检验全流程要求，规整电力半导体器件行业秩序。

• 产品质量层面

  完善全维度参数与可靠性判定依据，倒逼生产企业优化芯片制造与封装工艺，有效提升国产IGBT器件一致性与使用寿命。

• 工程应用层面

  为电力电子设备研发、整机选型、电路调试提供权威参照依据，大幅降低逆变、变频设备研发调试难度，提升电力变换系统运行稳定性。

• 产业协同层面

  打通上游芯片制造、中游器件封装、下游整机应用的技术对接壁垒，助力工控装备、新能源电力等产业链协同发展，夯实电力电子产业标准化根基。
